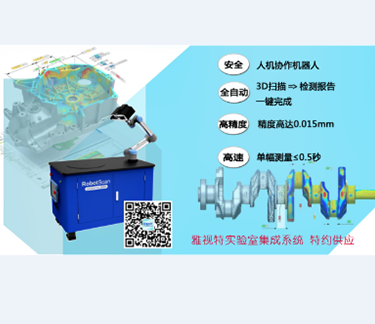

机器人全自动三维激光检测系统

  • 名称:机器人全自动三维激光检测系统
  • 型号:
  • 品牌:
  • 编号:
销售/咨询电话400-0393-118

>>>技术描述>>>

一、技术要求
1. 单面测量范围:400×300 mm2;
2. 单面测量精度:0.015mm;
3. 平均采样点距:0.16mm;
4. 最大工件测量直径:500mm;
5. 电控转台:最大承重50KG;
6. 电源:110/220V(单相);
二、三维光学扫描系统配置与功能要求
1. 数据采集传感器:高速、高精密工业级相机 5,000,000像素;
2. 光栅发生装置:蓝光高速数字型,非普通投影仪;
3. 三维扫描仪加智能机器人全自动扫描功能:路径规划完成后,系统可自动进行三维扫描;
4. 计算机系统:支持windows 7,windows10,64位操作系统,支持内存32G以上;
5. 扫描速度:高速扫描、单幅测量时间≤0.8秒;
6. 光栅输出:内置光栅、USB3.0接口控制、光栅无需双显卡设置输出;
7. 拼接方式:系统整合“专业模式”全自动标志点拼接模块;
8. 全局误差控制方式:系统整合GREC Pro全局误差控制模块;
三、三维光学扫描系统软件功能要求
1、自动拼接模块
a. 功能强大的中文扫描软件中整合“专业模式”标志点全自动拼接模块,实时跟踪标志点状态;
b. 高稳定性全新内核,系统精度实时检测功能,具有预拼接和整体拼接双重功能,拼接后自动报告拼接精度;
c. 系统自动跟踪识别标记点;
d. 系统软件整合GREC Pro全局误差控制模块,可对拼接后的误差进行全局控制;
2、点云处理模块
a. 扫描数据后,可进行点云噪声处理及修剪;
b. 基于曲率的点云精简、平滑功能;
c. 自动生成三角面;
3、对齐及检测模块
a. 特征拟合功能,如平面,圆,圆柱,球等;
b. 利用特征的坐标变换功能;
c. 平面度、圆柱度、球度检测功能;
4、自动检测
a. 生成网格后与数模自动对齐,支持最佳拟合对齐与基准特征对齐;
b. 自动进行误差对比分析,自动生成检测报告;
5、数据输入输出:测量结果可与Geomagic Control X三维检测软件自由交换数据;
6、其它。
>>>检测软件>>>
1. Geomagic  Control X   是一款功能全面的检测软件平台,集结多种业内最强工具与简单明确的工作流。质监人员 可利用 Geomagic Control X 实现革命性的简单操作与直观全方位的控制,让质量检测流程拥有可跟踪,可重复的 工作流。其快速,精确,信息丰富的报告和分析应用在制造工作流程中,能够造就非凡的生产力与质量;
2. 同步检测即可轻松检测又能自动化:同步创建有序检测模型和无序检测模型。Geomagic Control X能把自由快速、准确安排无序检测与基于历史检测树的重复性有序检测结合应用, 无论何时,无论您怎么操作;
3. 为专业人士设计的易学易用的用户界面: Geomagic Control X焕然一新的用户界面具备一系列丰富的功能选项,能够摆脱应用程序的限制,帮助每一位用户轻松、准确地检测并分析部件;
4. 工作流驱动进程,逐步检测达到更高效率:Geomagic Control X 提供易于理解,操作简便的工作流,可进行逐步探测和预计划探测,确保每一次都能快速生成结果;
5. 基于 CAD 的尺寸测量,支持生产制造信息(PMI),以及全面的几何尺寸和公差 (GD&T) 标注:基于 CAD 特征的直观尺寸标注成就更高效率,支持高级 PMI 与 GD&T,进一步缩短完成检测模型的时间,提高出结果的速度;
6. LiveInspect  可重复检测流程:用 LiveInspect 即时检测工具在您的检测流程中构建可重复的可靠性检测。使用 Control X 用户可预先规划适用于便携式 CMM 的检测进程和报告,供日后重复 执行。针对可扫描的便携式 CMM 测量机,仅需单击一个按钮,即可在检测与扫描 之间轻松切换。
