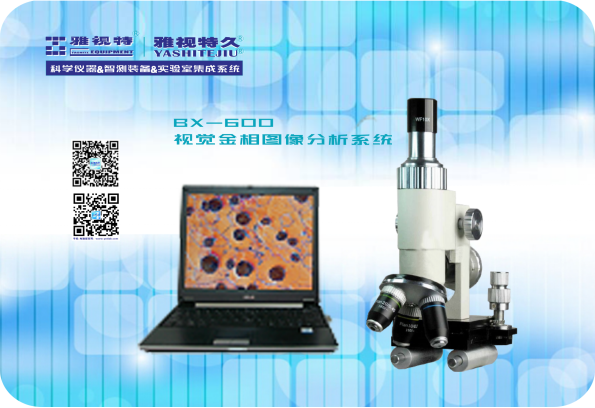

BX-600视觉金相图像分析系统

  • 名称:BX-600视觉金相图像分析系统
  • 型号:BX-600
  • 品牌:
  • 编号:
销售/咨询电话400-0393-118

>>>产品描述>>>


便携式视觉金相图像分析系统,放大50、100、200、400倍;具有明场功能;转动物镜机构就能改变倍数;可对金相图片进行编辑、分析、保存、打印和自动生成图文报告等。不用切割,直接在工件上打磨、抛光后进行金相分析,适合大型工件表面金相分析。


>>>金相显微镜>>>

1、 目镜:10X(标配);12.5(选配);

2、 物镜:平场消色差物镜,10、40X(标配),20X(选配);

3、 光学总放大倍数:100-500×;

4、 转换器:三孔转换器;

5、 电磁底座:吸力25N/cm2,并配有磁力开关;

6、 照明电源:非球面聚光镜,6V/15W卤素灯,亮度可调,交流220V(50Hz);

7、 充电电池(选购件):6V20W;可选购充电电池,充电一次可连续工作2小时;

8、 包装箱:475×280×160mm(铝合金);

9、 仪器重量:1公斤。


>>>金相图像视觉分析系统软件>>>

1. 基本功能:专业定量金相分析软件是为从事金相检验的单位、个人及学校专门开发的一套金相图像分析系统,采用视频采集工具等硬件设备,把金相图片进行处理和分析,得到相关检验结果;

2. 软件模块:以检验标准为依据,具有300多种功能模块;三种评级功能:其一,自动评级—软件可自动得出最终分析结果(征对粗大类型组织);其二,辅助评级—软件可得出和分析结果有一定联系的参数(征对粗大类型组织);其三,比较评级—将采集下来的试样图像和标准图库进行比较,人工作出结果判断。

3. 打开报告 打开并浏览已经保存的报告文件。

4. 几何测量:提供“直线”、“矩形”、“圆”、“多边形”、“角度”等多种测量工具及测量方法,可完成长度、面积、角度等测量工作。

5. 查看图库:可选择查看本软件收录的所有金相图谱。

6. 定倍打印:可一次装入多副图片,并可对其进行图像处理,设置说明文字和打印版面,进而生成一份适合各种行业特殊要求的报告文件。

7. 软件系统组成:软件程序(安装光盘);加密密钥(USB即插即用式加密狗);文字资料(光盘附带的WORD电子文档)。

8. 新建报告:软件可自动生成电子报告文档,并提供报告的保存和打印功能。

9. 软件运行环境:WINDOWSXP或以上。

10. 示例图谱:


>>>YST-10A测量专用工控机>>>

1. 全铝整体散热,无风扇低功耗设计;

2. 无线缆,接口全集成,稳定可靠;

3. 集成6串口,COM1、COM2可设置RS232/RS485;

4. 串口丰富,可扩至10个;

5. 串口工业级防护,带光耦隔离;

6. 电源DC12~24V自适应输入;

7. 集成8路GPIO;

8. 处理器:板载IntelBayTrailJ1900,2.0-2.42GHz,四核;

9. 内存:DDR3L13334GB,可扩至8GB;

10. 存储:SATA2.5"HDD500G;

11. 显示:IntelHDGraphics,支持HDMI/VGA双显

12. 声卡:ALC662-VD,HDAUDIO;

13. 网卡1:RTL81681000M,LAN1支持网络唤醒;网卡2:RTL81681000M,LAN2支持网络唤醒;

14. 串口-RS232:6-板载,可扩至10个;串口-RS485:COM1/COM2支持RS485,带光耦隔离;

15. USB3.0:1个;USB2.0:5-板载,2-内置(可扩展);

16. HDMI:1个,支持1920*1080;VGA:1个;

17. 音频:Mic-in,Line-out;GPIO:4-DI,4-DO(内置可扩展);LPT:内置可扩展;PS/2:内置可扩展;

18. WIFI:IEEE802.11g标准(可选);扩展槽:1-MINIPCI-E(WIFI,3G/4G等);

19. 操作系统:Windows7,Windows8;

20. 额定功率:≤28W;电源输入:宽压:DC12V~24V;电源接口:防呆4PIN;

21. 箱体结构:铝合金整体压铸,高温防静电阳极氧化;

22. 颜色:亚黑/亮银;

23. 散热:整机无风扇设计;

24. 箱体尺寸:(L×H×T)-245×58×156mm;安装孔尺寸:(L×T)-230.5×116mm;安装方式:嵌入式/VESA壁挂式;GND:1-机箱接“地”柱;

25. 净重:1.8kg;

26. 工作温度:-20℃~60℃;存储温度:-40℃~80℃;抗震动:50-500Hz,0.1mm,1.5g;

27. 显示器:19寸彩显。


>>>YST5100工业摄像机>>>

1) 500万像素USB2.0,采用AptinaCMOS传感器,显微镜专用工业相机;板上集成有大容量存贮芯片,确保数据同步传输、高帧率以及稳定性;高效散热结构,确保低噪声图像;

2) USB2.0接口确保高传输速率;Ultra-FineTM颜色引擎确保颜色精准再现;随相机提供高级视频与图像处理应用软件ToupView;提供Windows/Linux/OSX多平台SDK;支持原生C/C++,C#,Directshow,TwainAPI;

3) 豪华式采用超高性能的CMOS图像传感器作为图像采集设备的USB2.0CMOS相机(luxuriousUSB2.0CMOS),电路板上带有缓冲存贮器,稳定性好;

4) 相机分辨率跨度大,C接口采用高等级不锈钢材质,确保经久耐用;采用USB2.0作为数据传输接口,可用于显微数码照相等。

5) 传感器型号与尺寸:5.1M/MT9P001(C);1/2.5“(5.7x4.28);

6) 光谱响应范围:380-650nm(有红外截止滤光片情况下);

7) 白平衡:ROI白平衡/手动Temp-Tint调整;

8) 色彩还原技术:Ultra-FineTM颜色处理引擎;

9) 捕获/控制API:NativeC/C++,C#,DirectShow,Twain和Labview;

10) 记录方式:图像和视频;

11) 致冷方式:自然冷却。
